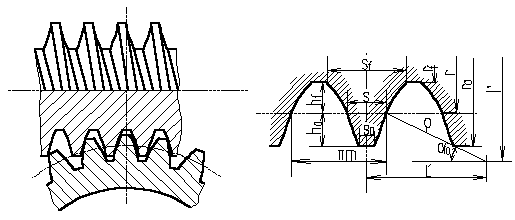

　　图示的圆弧圆柱蜗杆传动和普通圆柱蜗杆传动相似，只是齿廓形状有所区别。这种蜗杆的螺旋面是用刃边为凸圆弧形的刀具切制的，而蜗轮是用范成法制造的。在中间平面(即蜗杆轴线和蜗杆副连心线所在的平面)上，蜗杆的齿廓为凹弧，而与之相配的蜗轮的齿廓则为凸弧形。所以，圆弧圆柱蜗杆传动是一种凹凸弧齿廓相啮合的传动，也是一种线接触的啮合传动。其主要特点为:效率高，一般可达90%以上；承载能力高，一般可较普通圆柱蜗杆传动高出50%～150%；体积小；质量小；结构紧凑。这种传动已广泛应用到冶金、矿山、化工、建筑、起重等机械设备的减速机构中。
