铸件结构设计：合理的型芯
标签：
日期：2020-09-25 11:27来源:未知作者:admin
铸件结构设计:合理的型芯 图 例 说 明 不合理 合理 悬臂支架改为工字梁后，铸型省去了型芯 不合理 合理 改进后结构省去活块 不合理 合理 简化型芯结构 不合理 合理 省去了型芯 不合
铸件结构设计:合理的型芯
图 例 说 明

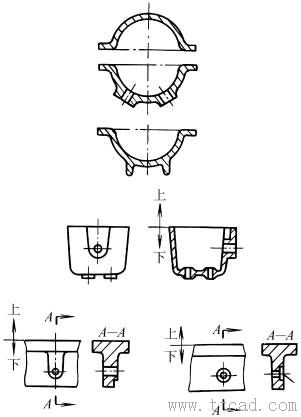

不合理

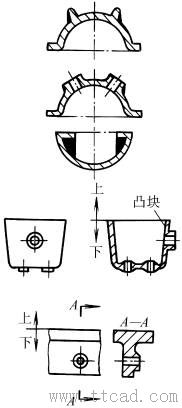

合理 悬臂支架改为工字梁后，铸型省去了型芯

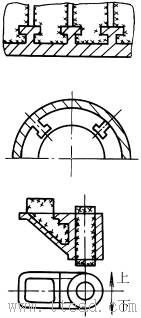

不合理

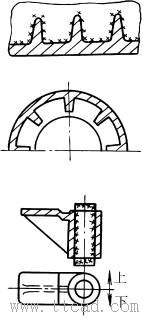

合理 改进后结构省去活块
不合理 合理 简化型芯结构
不合理 合理 省去了型芯
不合理 合理 自带型芯取代型芯
